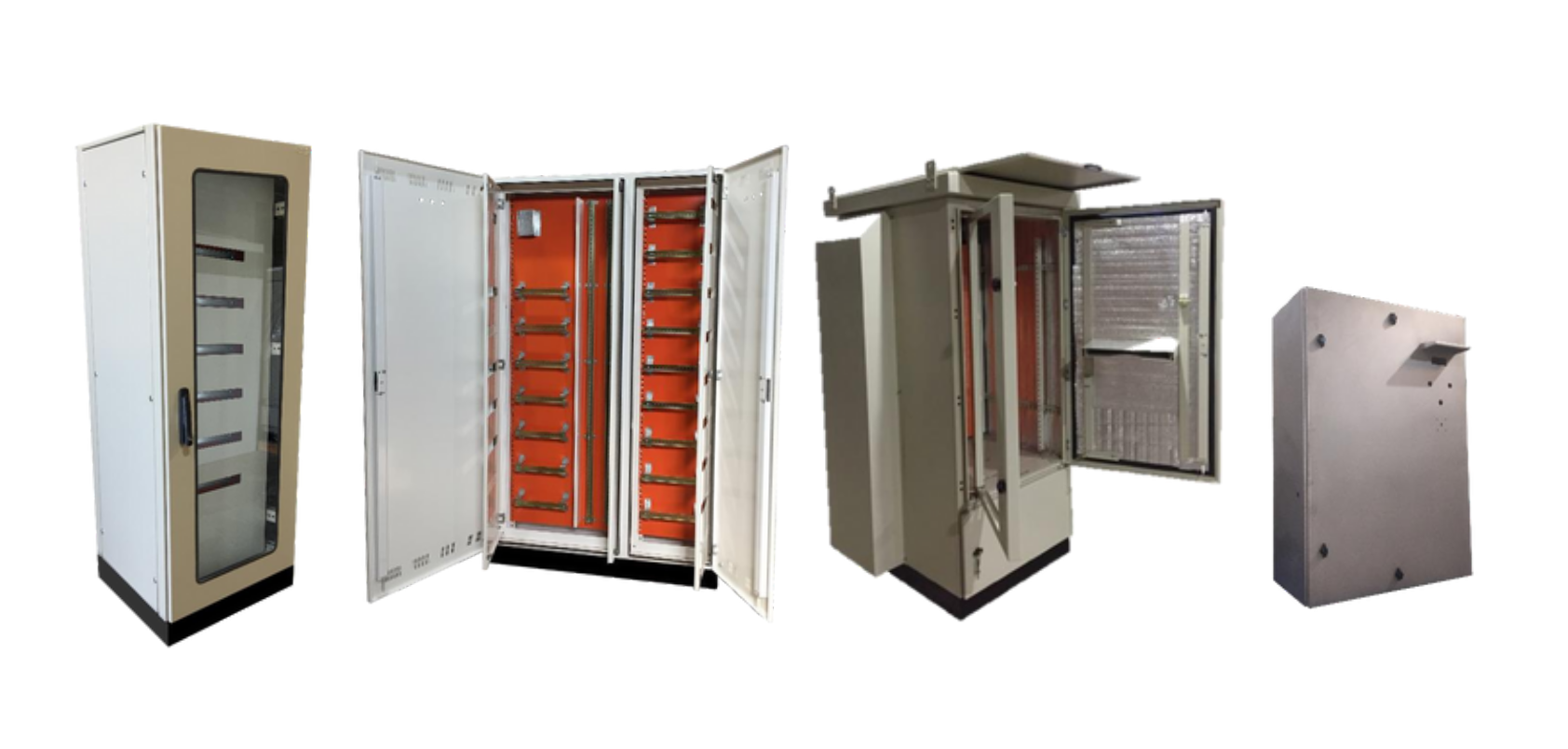

TABLEROS ELÉCTRICOS

Los gabinetes marca SHAFEL, son certificados, fabricados según la norma IEC 62208:2023, cumpliendo con los requisitos constructivos, diseño, producción y seguridad que exige la norma y con los estándares más altos de calidad. SHAFEL cuenta con un sistema de producción continua para optimizar los tiempos de operación en el área mecánica, ejecutados con máquinas de alta tecnología, lo que nos permite mayor rapidez en la fabricación y ensamblado, con diseños orientados a las exigencias de nuestros clientes.

Desarrollados para atender las necesidades más exigentes del mercado, ofrecemos productos únicos que pueden instalarse tanto en el interior como a intemperie, dependiendo del Grado de protección IP (International Protection) necesario.

Material: Chapa: Decapada, no apta para intemperie. Galvanizada y acero inoxidable, apta para intemperie.

Acabado final: Pintura Electroestática, Galvanizado sin pintar, Inoxidable granallado uorbitado

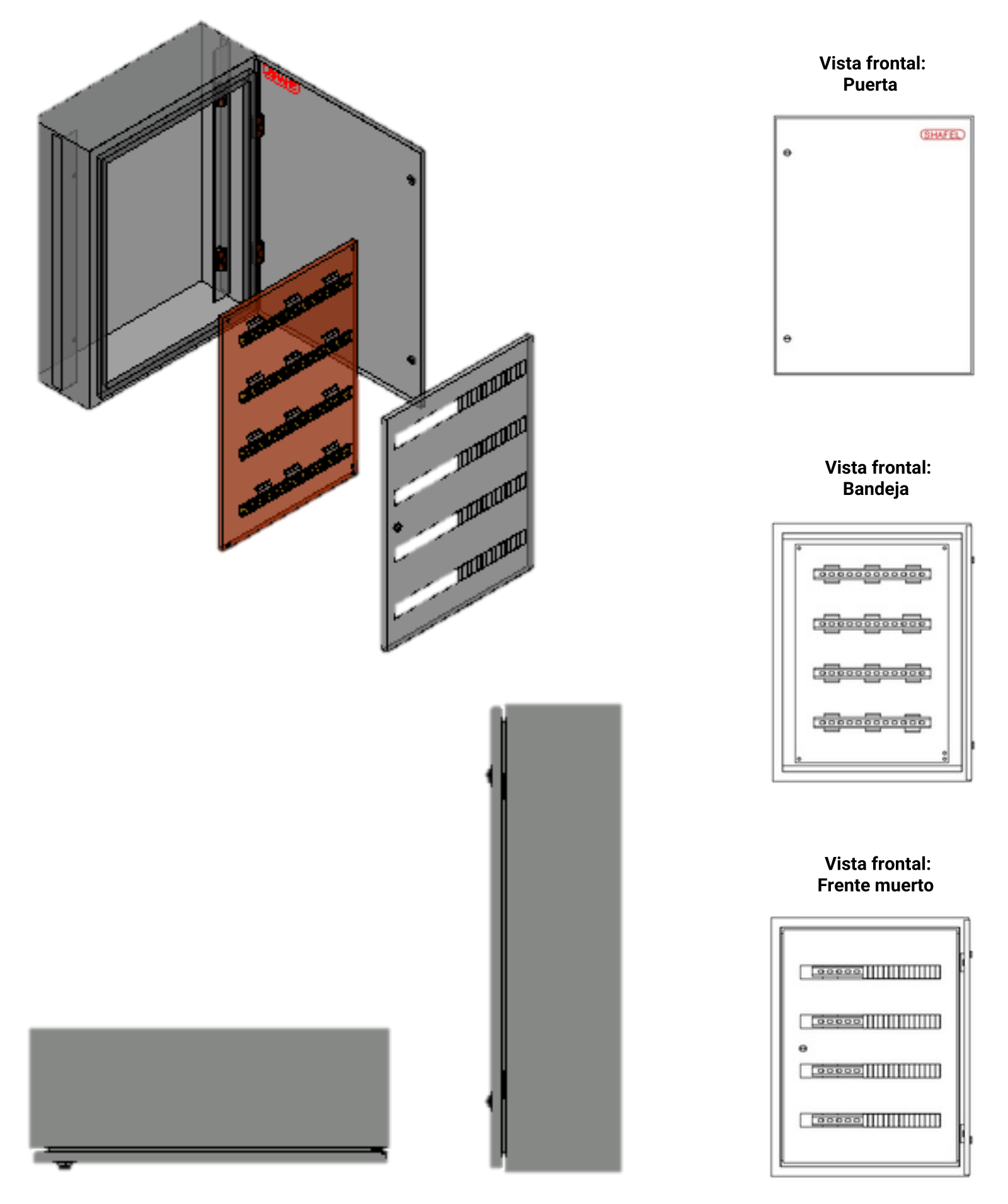

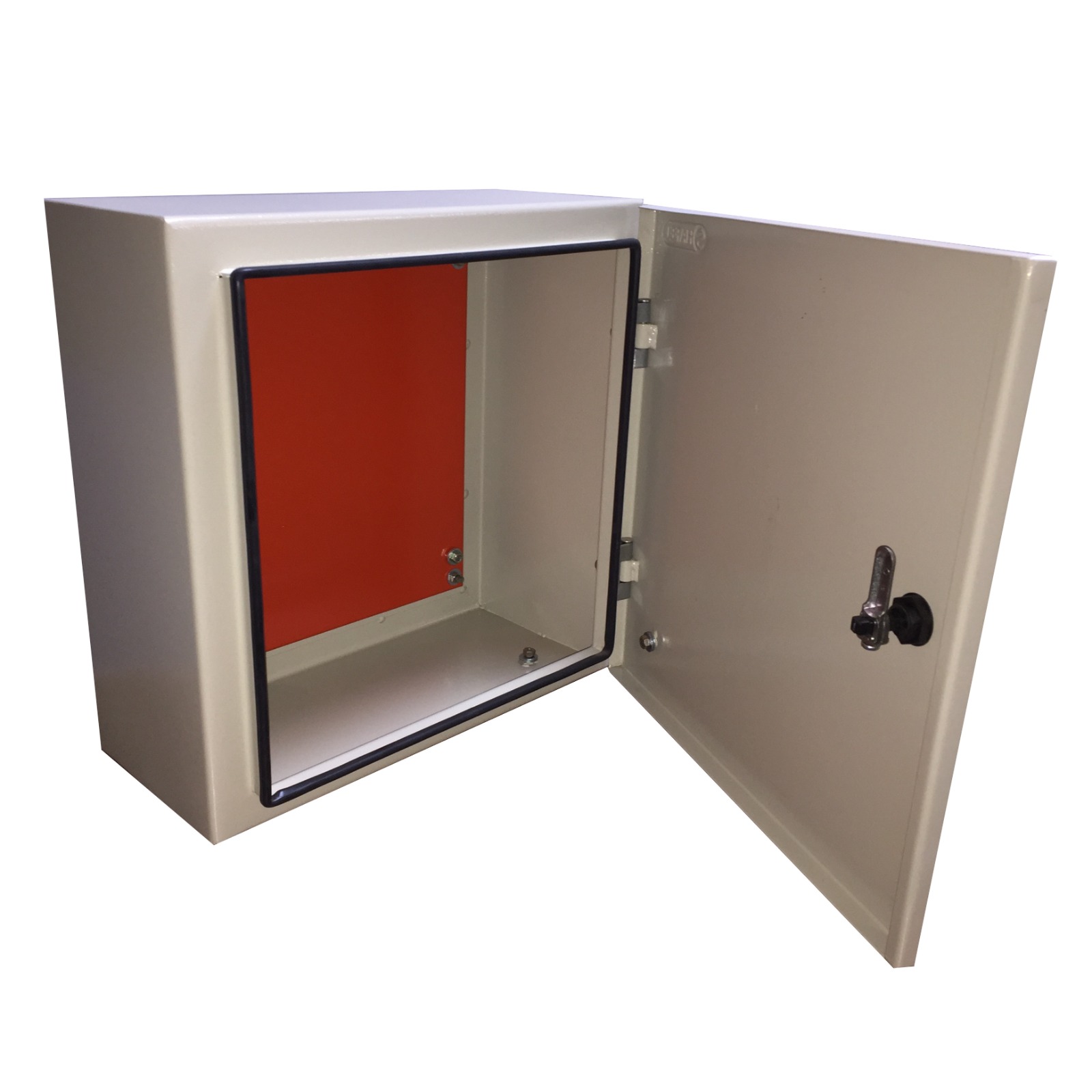

TABLERO DE EMBUTIR Y TABLERO EXTERIOR

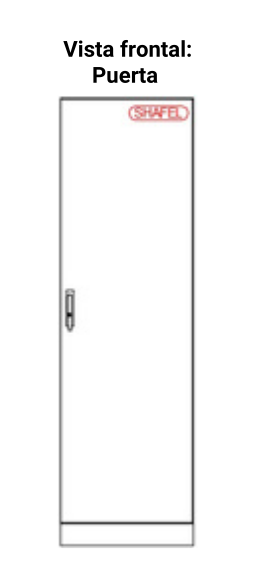

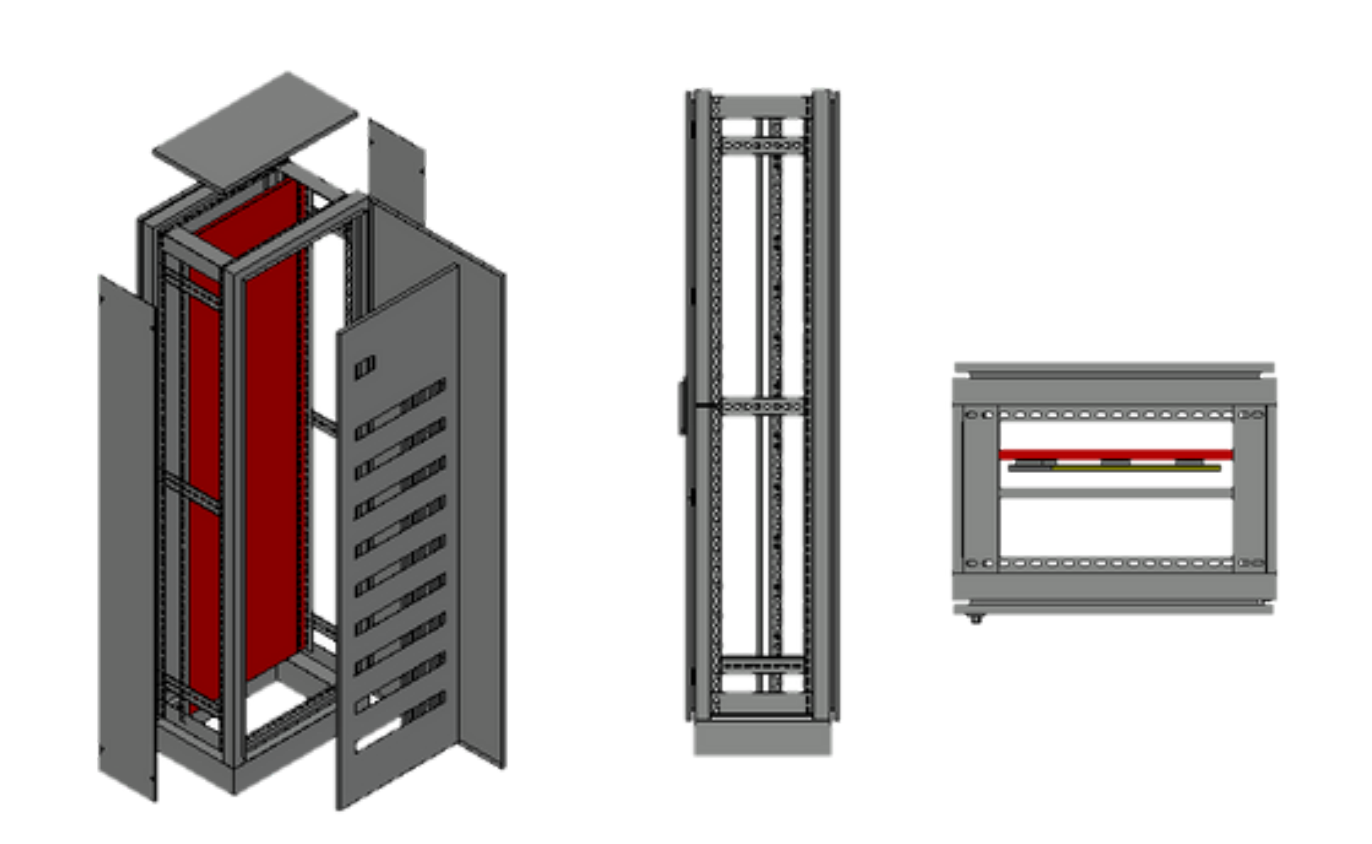

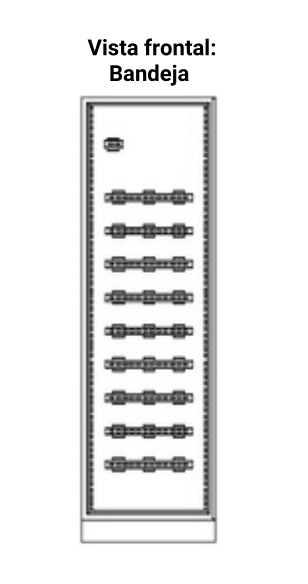

TABLERO MODULAR

Este tipo de tablero ha sido diseñado utilizando el concepto de modularidad, lo que permite elaborar conjuntos de gabinetes y ductos siguiendo las necesidades de cada proyecto.

Están formados a partir de marcos compuestos por perfiles de chapa plegada y soldada, dando como resultado, conjuntos versátiles y de elevada rigidez estructural.

Material: Chapa de acero al carbono o acero inoxidable.

Acabado final: Pintura Electroestática, Galvanizado sin pintar, Inoxidable granallado o pulido.

Grado de protección según código IP (International Protection).

TABLEROS LINEA LIVIANA

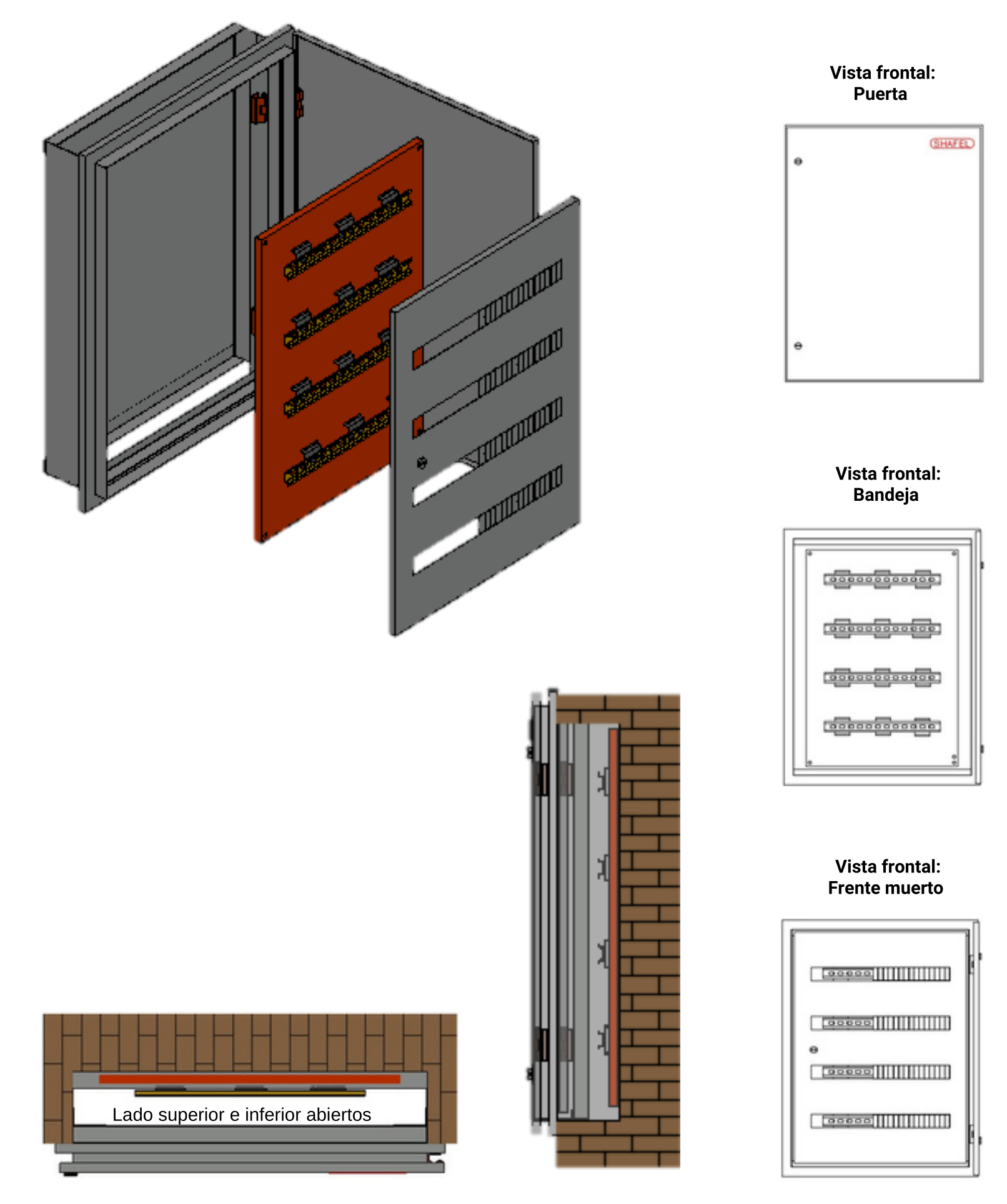

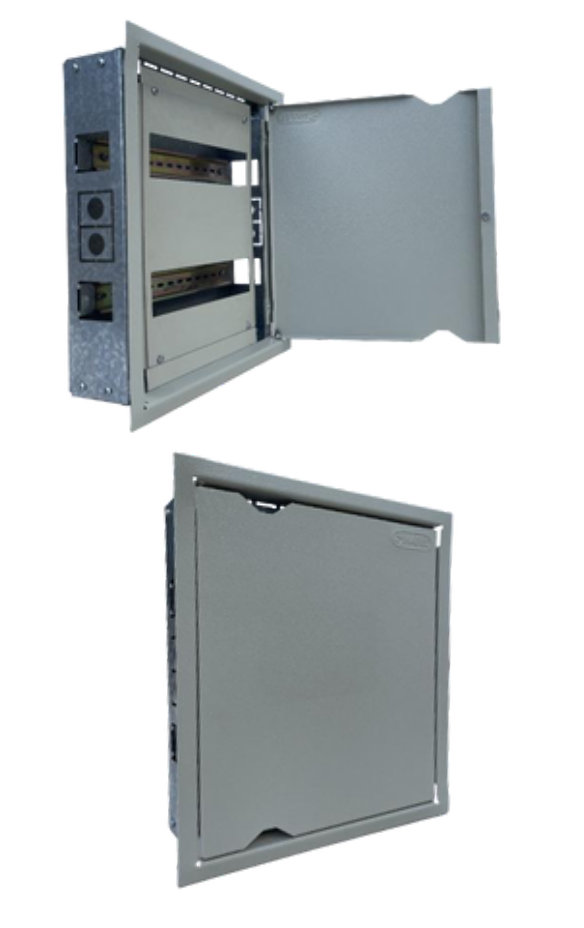

Tablero de Embutir

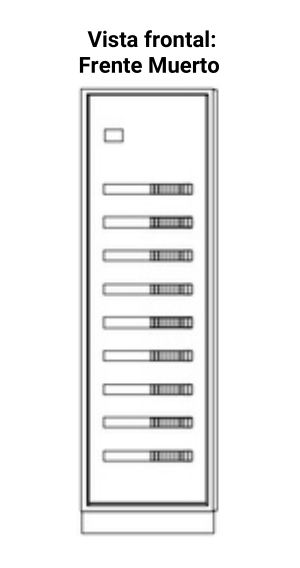

Tablero de Embutir compuesto por nicho, marco, puerta, frente muerto atornillado y rieles din.

Material: Nicho en chapa acero galvanizada; marco, puerta y frente muerto en chapa acero decapada.

Acabado final: Nicho galvanizado sin pintar; marco, puerta y frente muerto, pintura electrodepositada en polvo.

Módulos: 12, 24, 36, 48, 60, 80, 100 y 120.

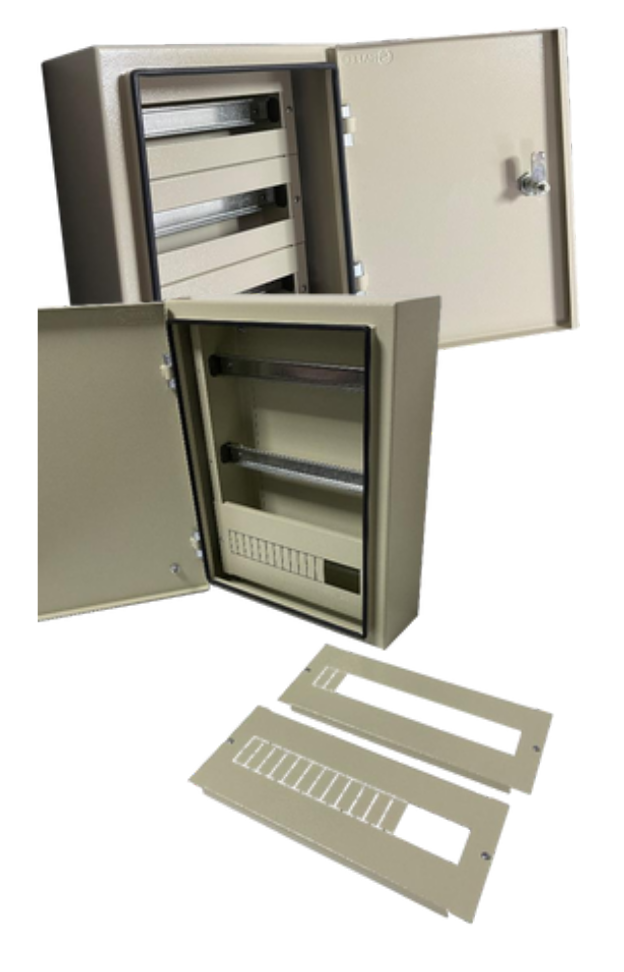

Tablero de Adosar

Tablero de Adosar compuesto por envolvente, puerta, frente muerto atornillado y rieles din.

Material: Chapa acero decapada.

Acabado final: Pintura electrodepositada en polvo.

Módulos: 12, 24, 36, 48, 64, 88, 108, 136, 162, 190, 228 y 266.

TABLEROS SEGREGADOS

RACKS

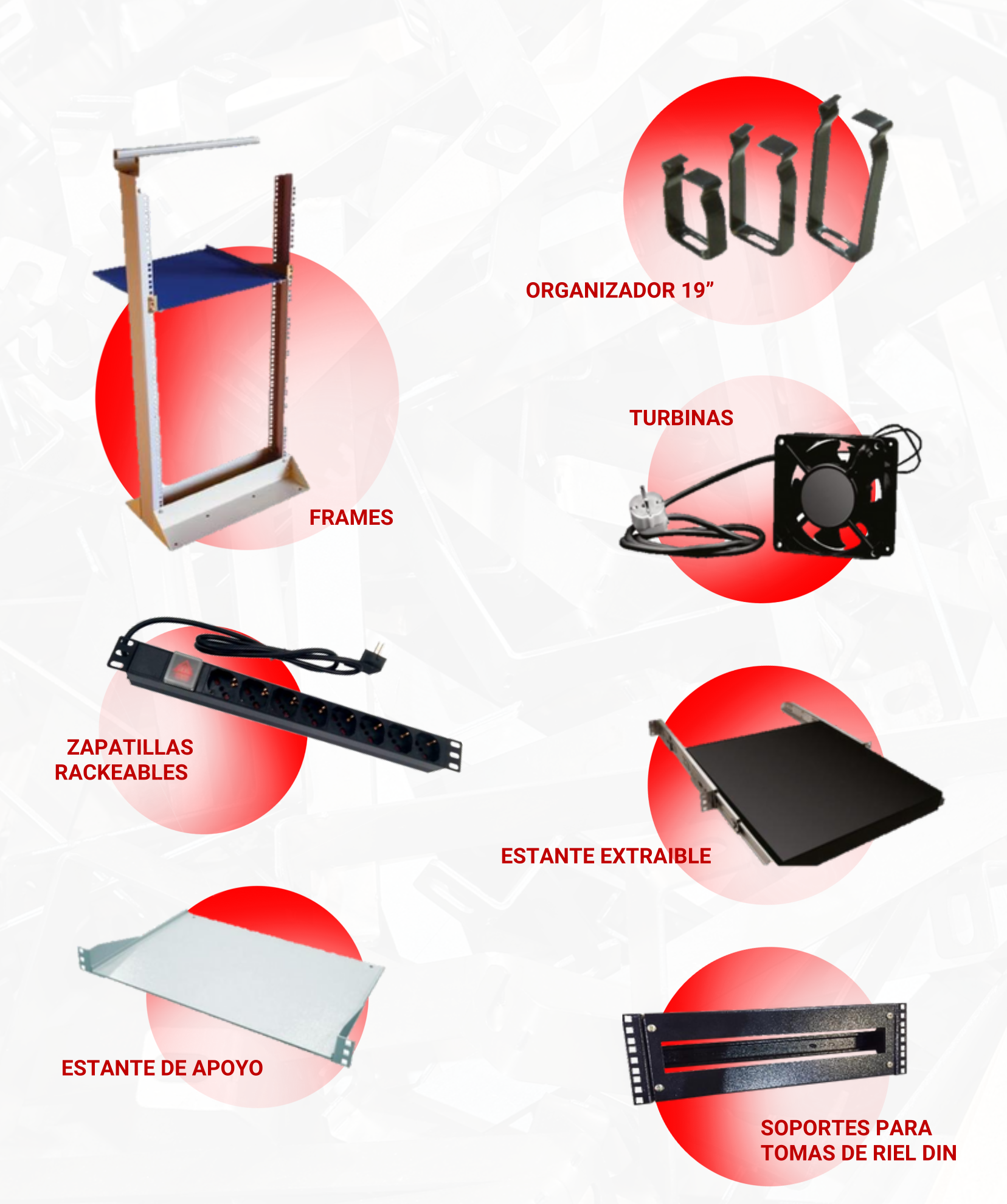

FRAMES Y ACCESORIOS

DUCTOS PORTACABLES CERTIFICADOS

Los ductos portacables son una estructura rígida y continua, construidas para soportar cables, tubos u otras canalizaciones. Están fabricados en chapa galvanizada y se proveen en diferentes anchos y espesores estándar del mercado y/o especiales, según las necesidades requeridas para todo tipo de instalaciones.

Las perforaciones del fondo permiten la sujeción de los cables de manera simple y ordenada, además de garantizar la correcta disipación del calor.

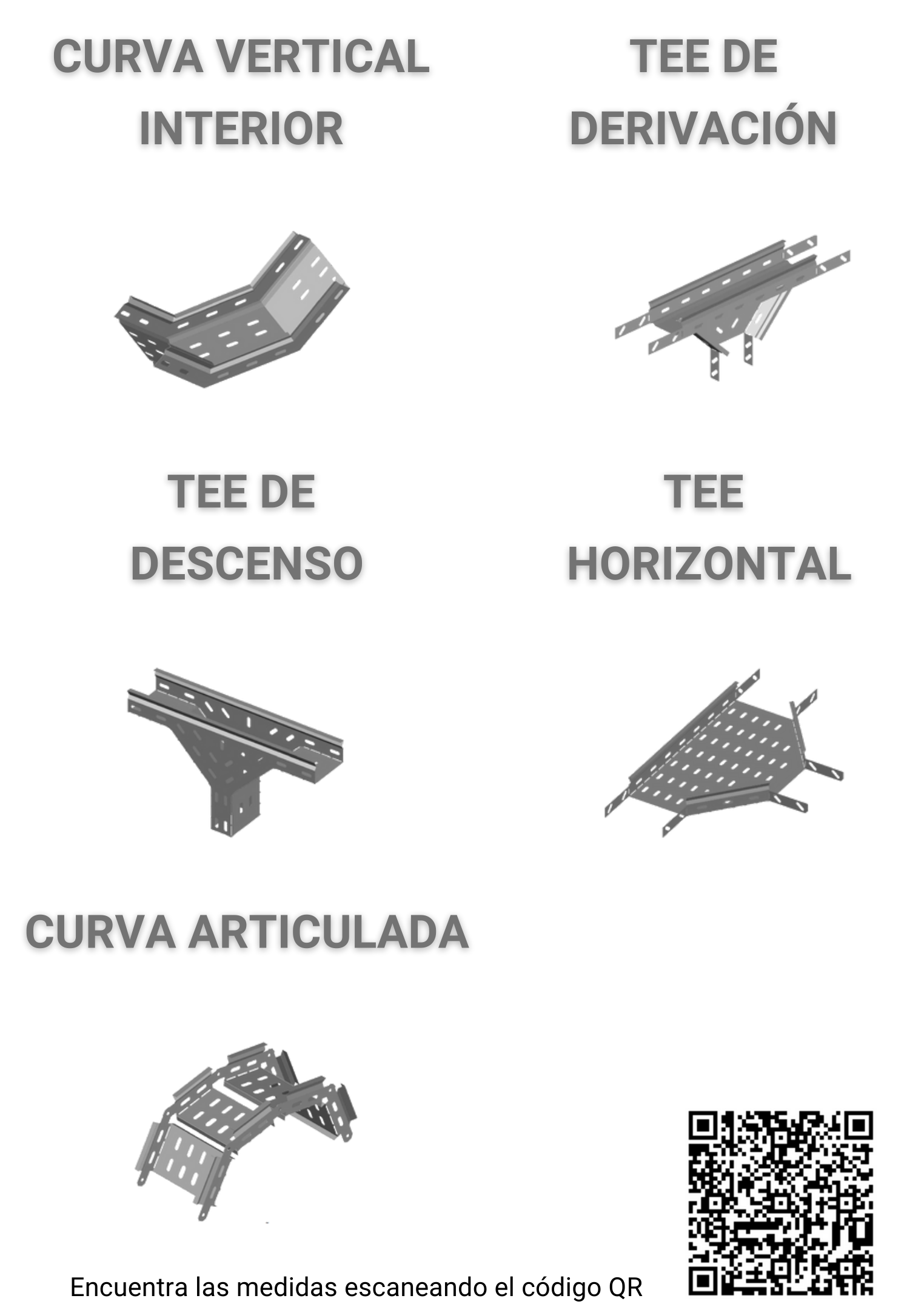

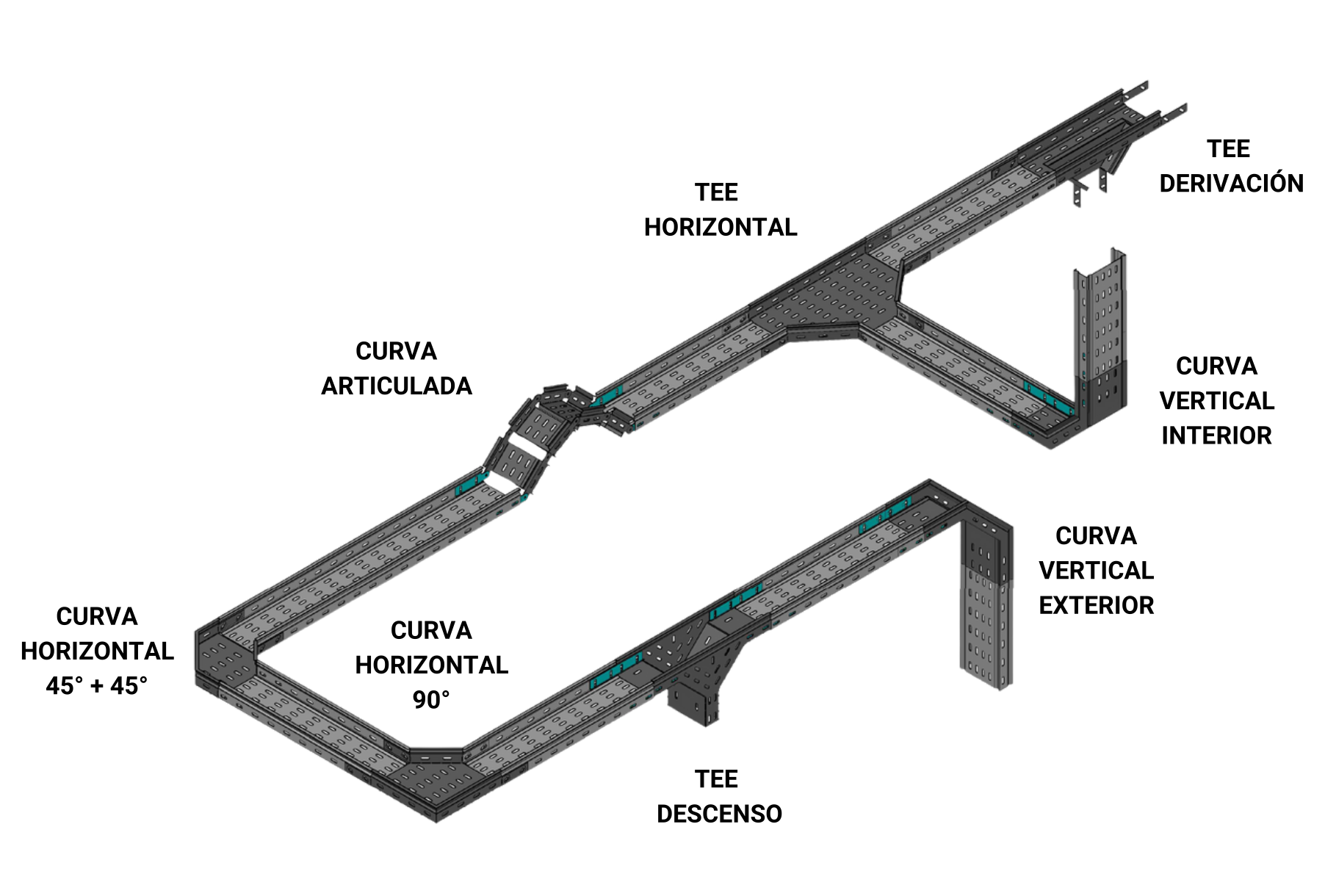

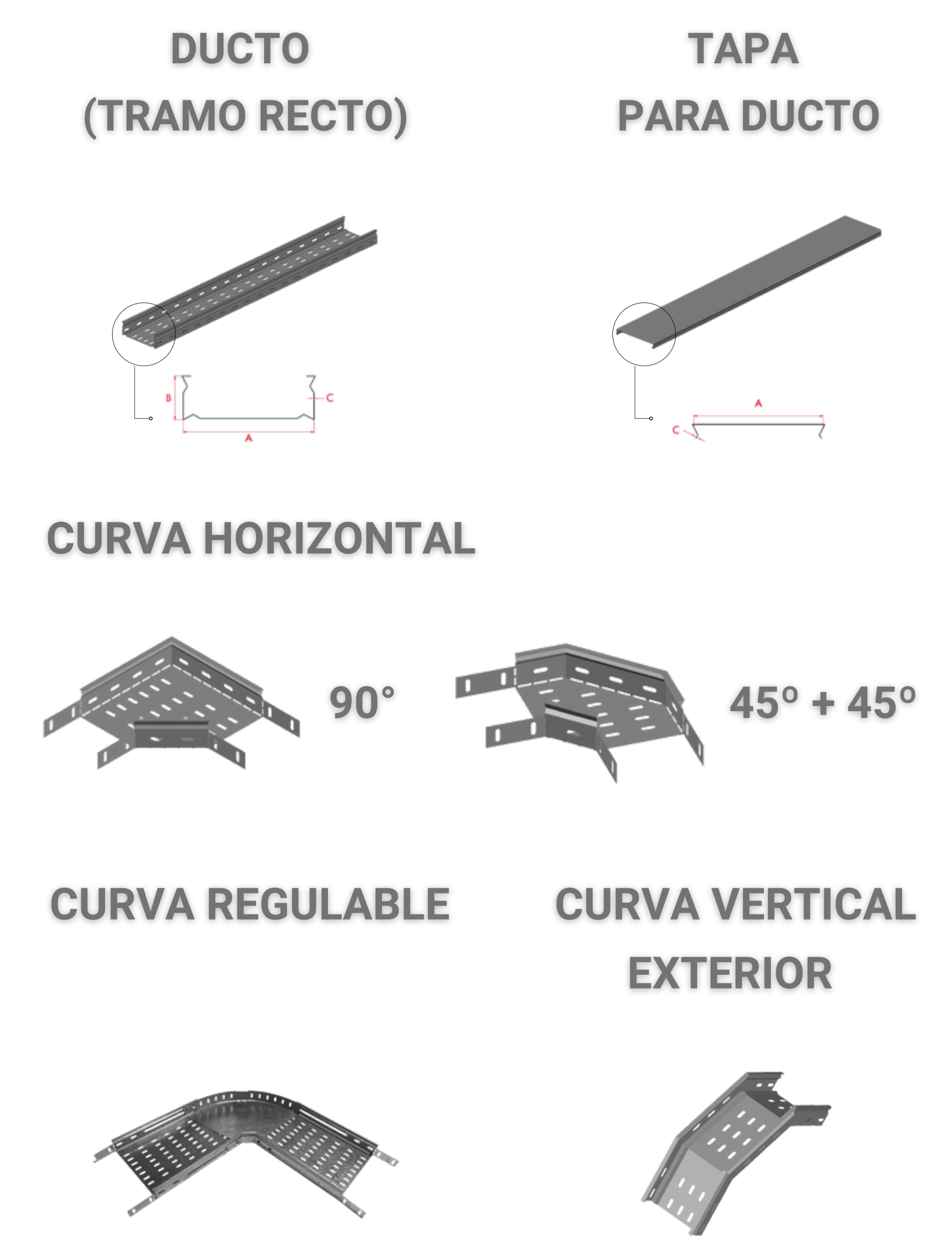

TRAMOS Y ACCESORIOS

La oferta incluye tramos rectos diseñados en longitudes de 3 metros, además de una amplia gama de accesorios. Poseen un plegado interior que impide la deformación de la base, producida por el peso de los cables.

ELEMENTOS DE UNIÓN

Los tramos rectos se proveen con una unión con sus correspondientes tornillos y tuercas. Los accesorios se proveen sólo con tornillos y tuercas.

• Se suministra de longitud estándar de 3000mm y de longitudes especiales según los requerimientos del cliente.
• Se suministra con su tapa.
• Se provee con 2 placas de unión con 8 tornillos y 8 tuercas.

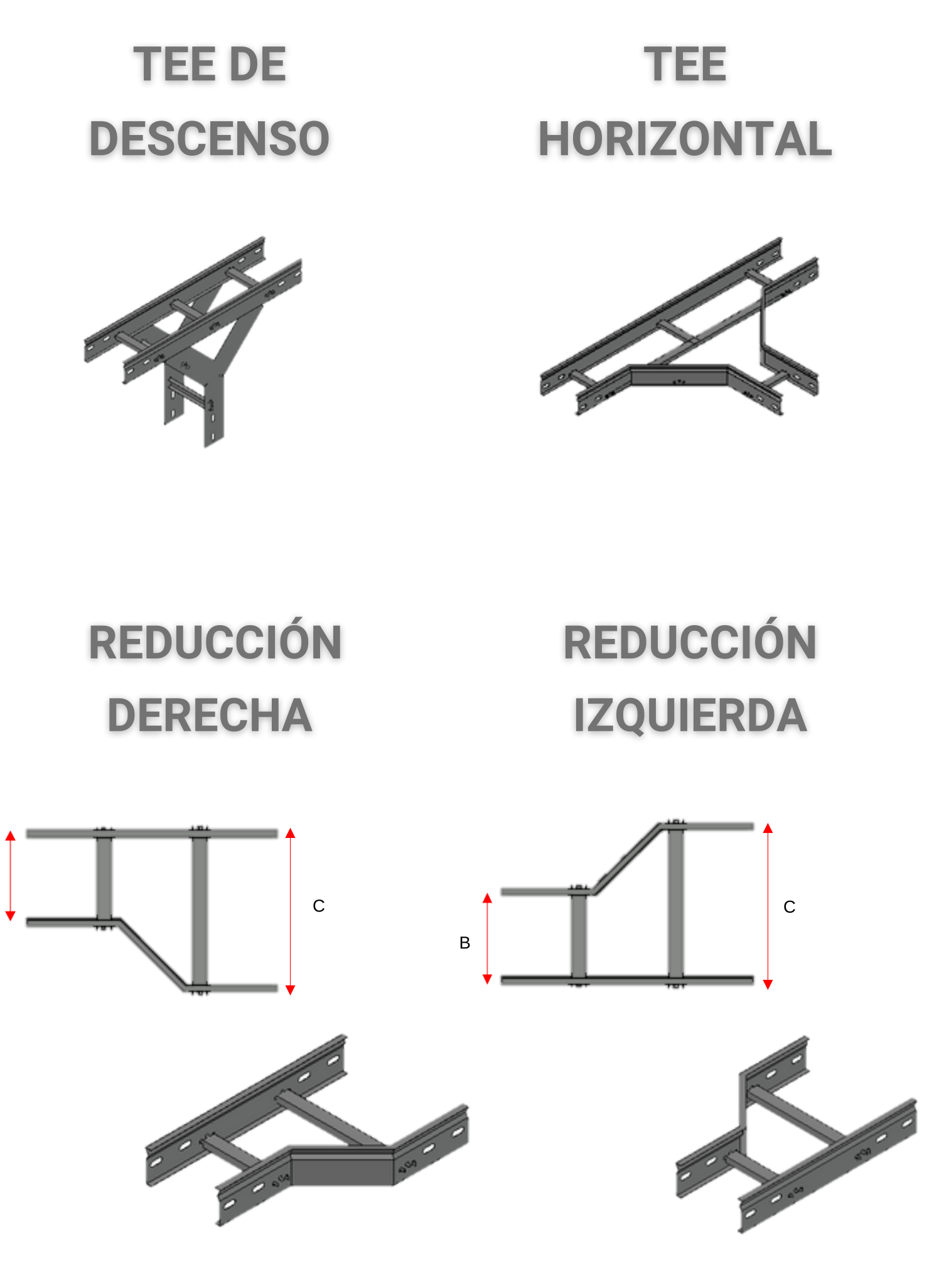

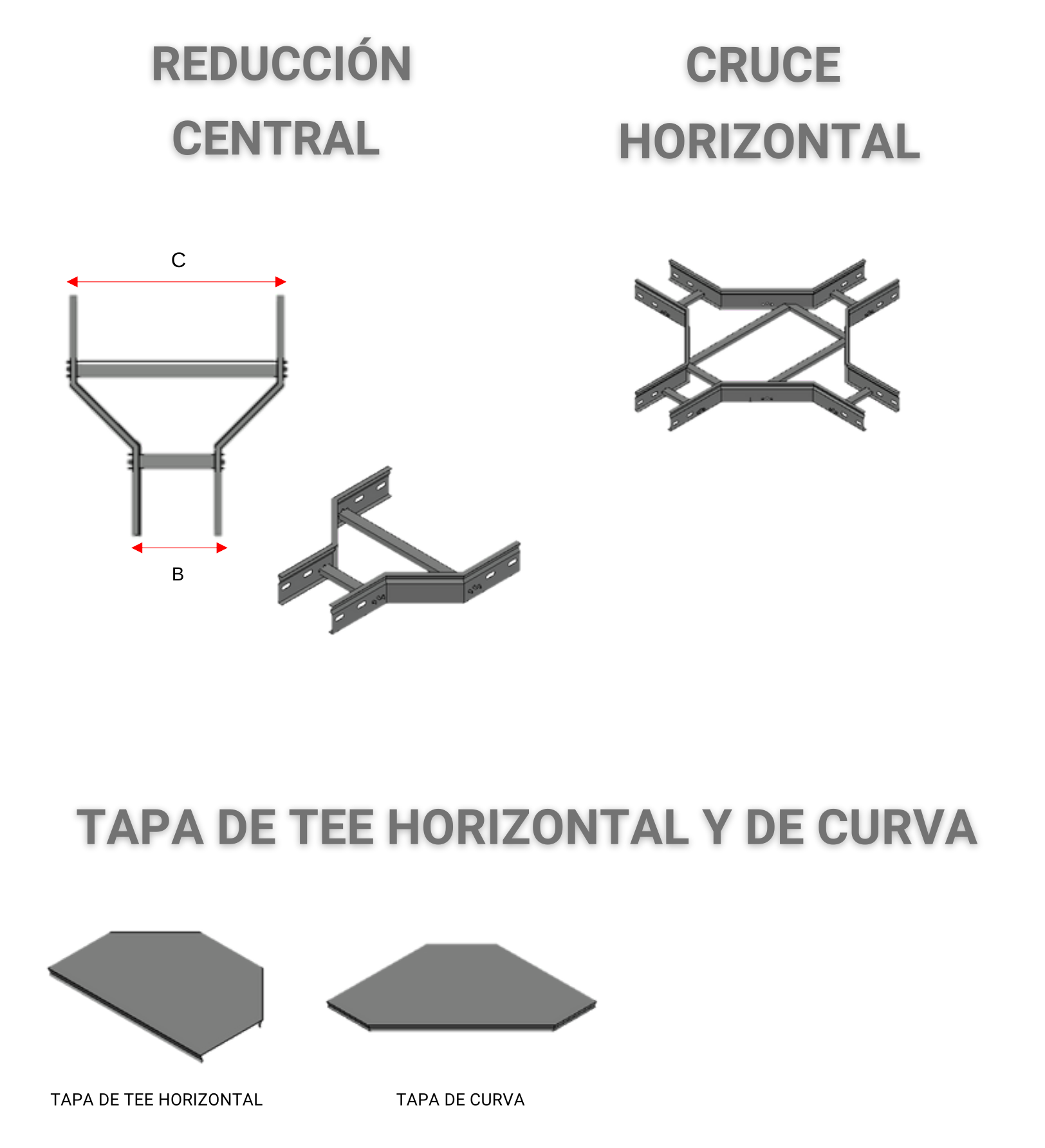

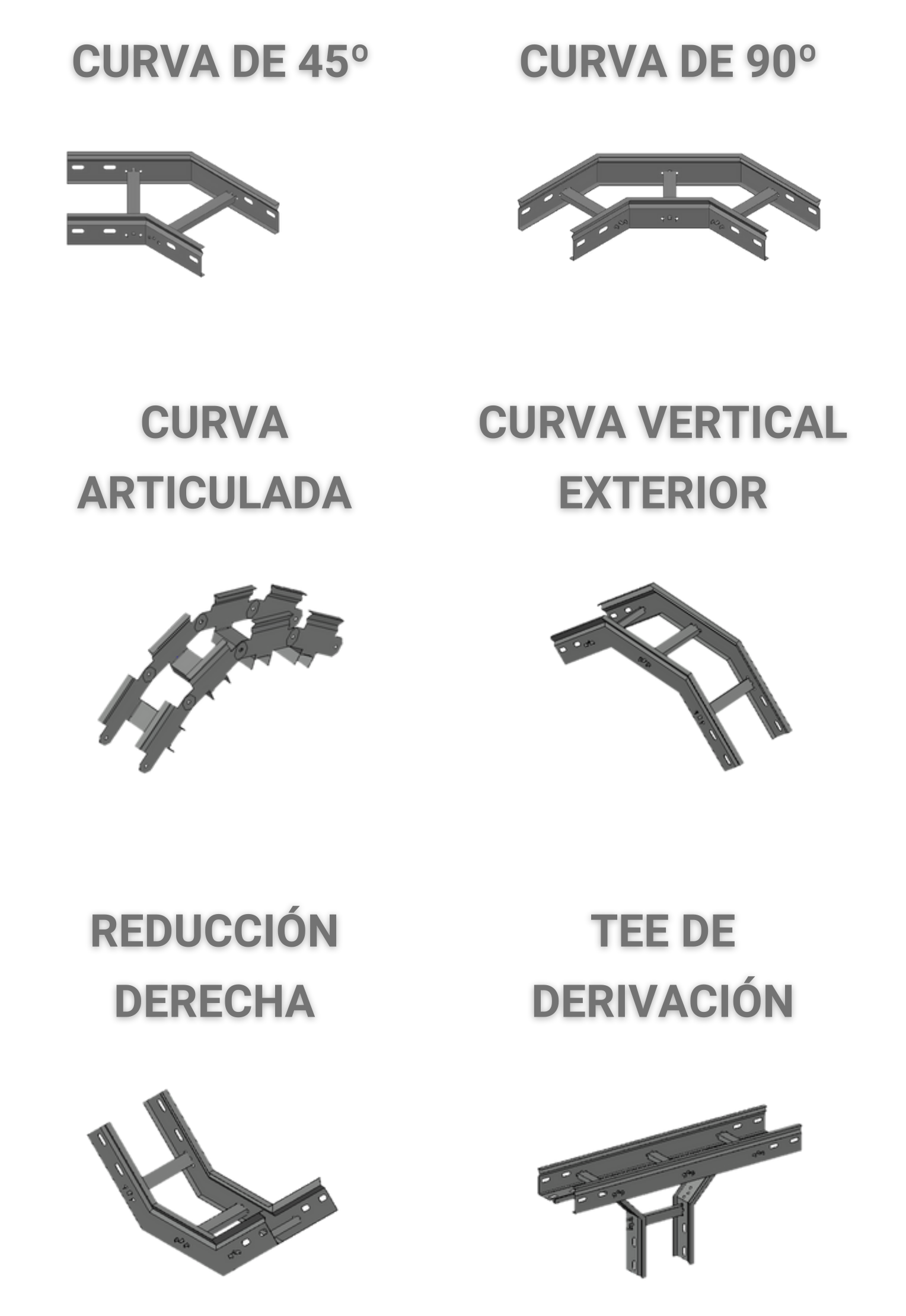

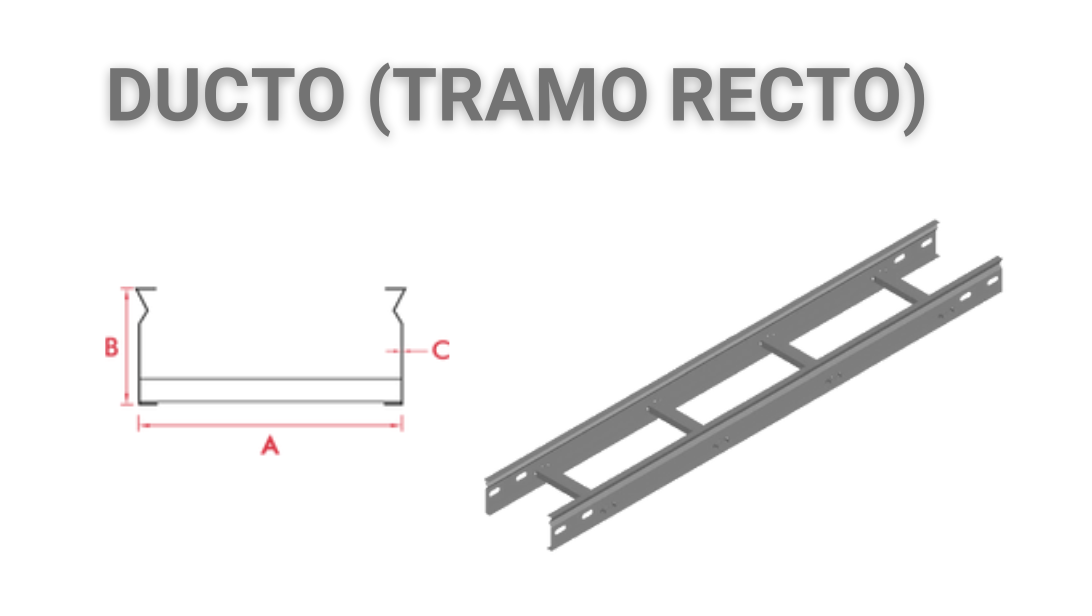

DUCTOS PORTACABLES TIPO ESCALERILLA

Los ductos tipo escalerilla son una estructura compuesta por dos rieles laterales y conectados entre sí por una serie de elementos transversales individuales (parantes), los cuales son adosados a los laterales mediante procesos de grafado.

Están fabricados en acero al carbono zincgrip o galvanizado en caliente, según las necesidades requeridas para todo tipo de instalaciones. Las separaciones normalizadas indican que 250mm es el espacio más común entre parantes agrafados.

ELEMENTOS DE UNIÓN

Cada tramo recto y accesorio se provee con dos platinas de unión y 8 tornillos con sus respectivas arandelas.

• Se suministra de longitud estándar de 3000mm y de longitudes especiales según los requerimientos del cliente.
• C: #14, #16, #18 Se provee con 2 placas de unión con 8 tornillos y 8 tuercas.

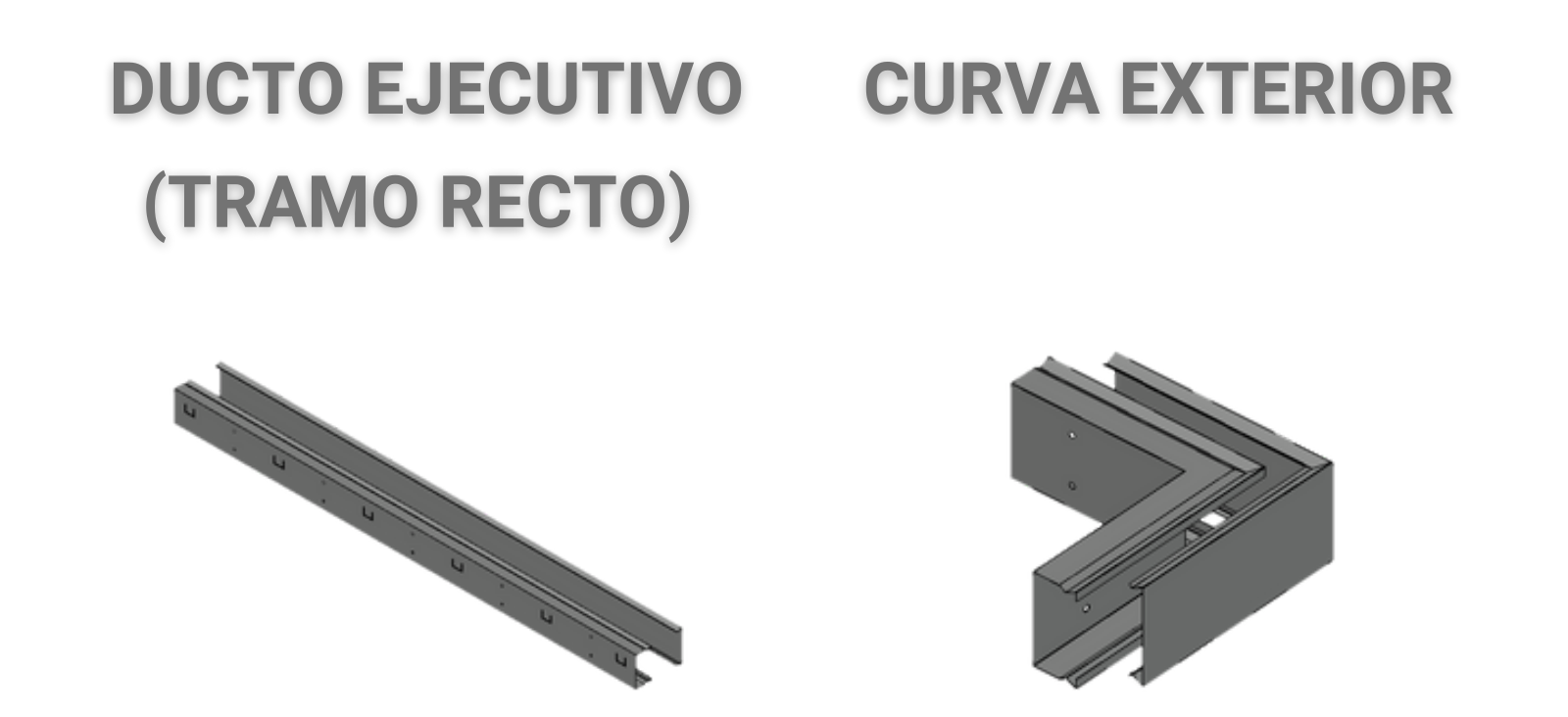

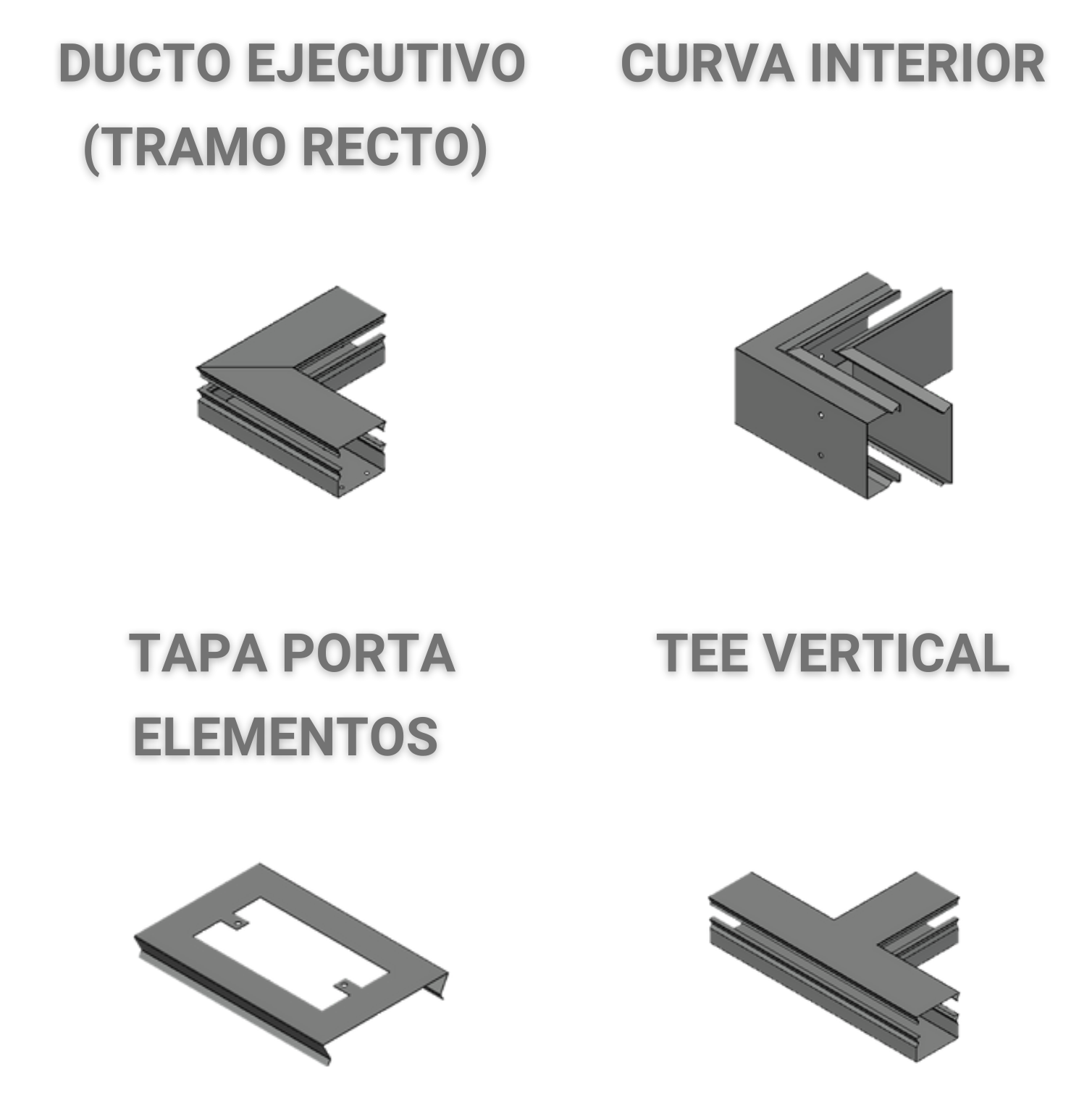

DUCTOS PORTACABLES TIPO EJECUTIVO

Los ductos tipo ejecutivo sirven para proteger los grupos de conductores eléctricos de agentes químicos, objetos que los puedan golpear o intrusión no deseada, además permite fácil acceso y organización.

Se fabrican de acero al carbono zincgrip con un recubrimiento de pintura en polvo con aplicación electrostática.

Cada tramo recto y accesorios incluyen su respectiva tapa.

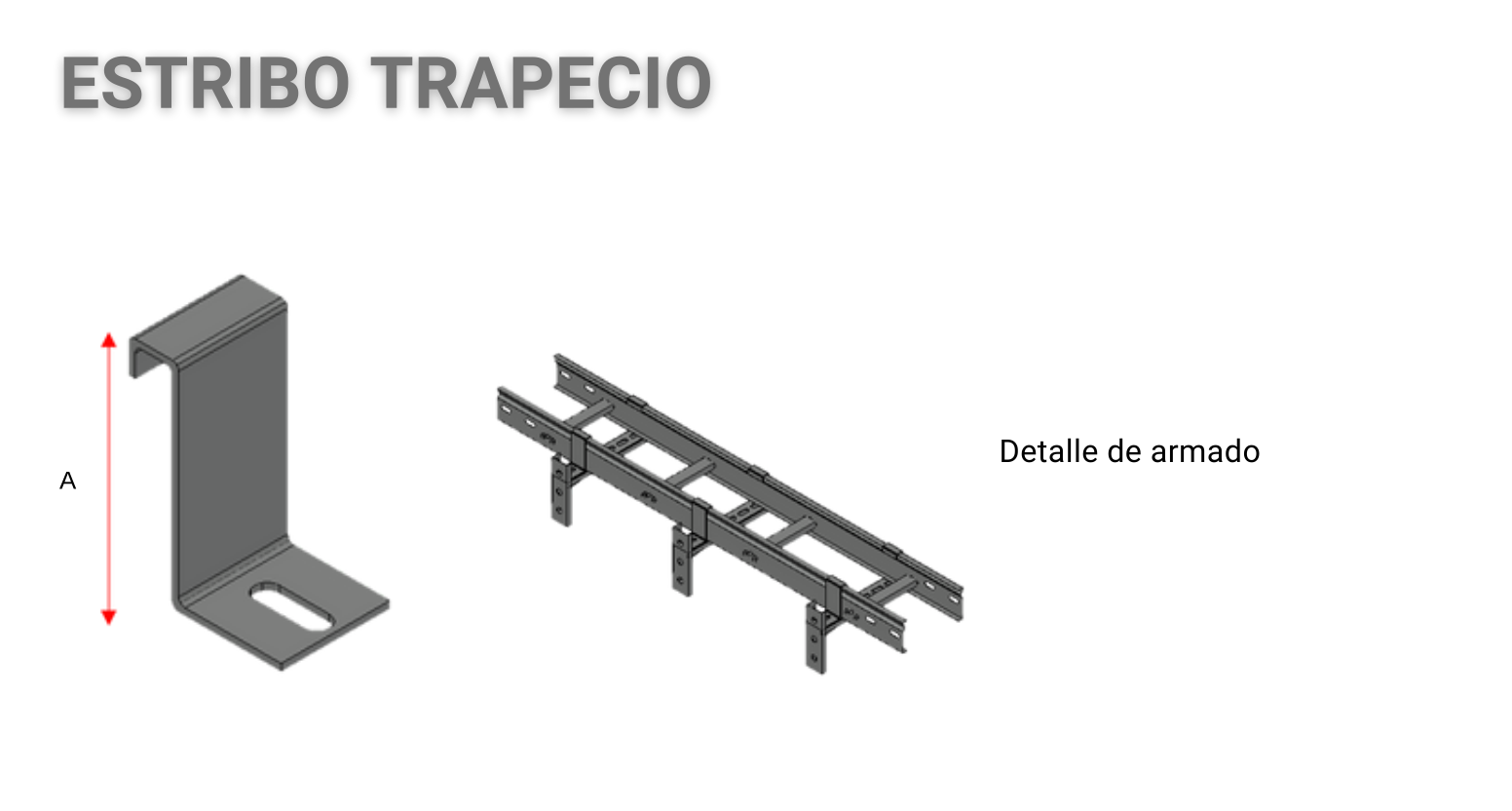

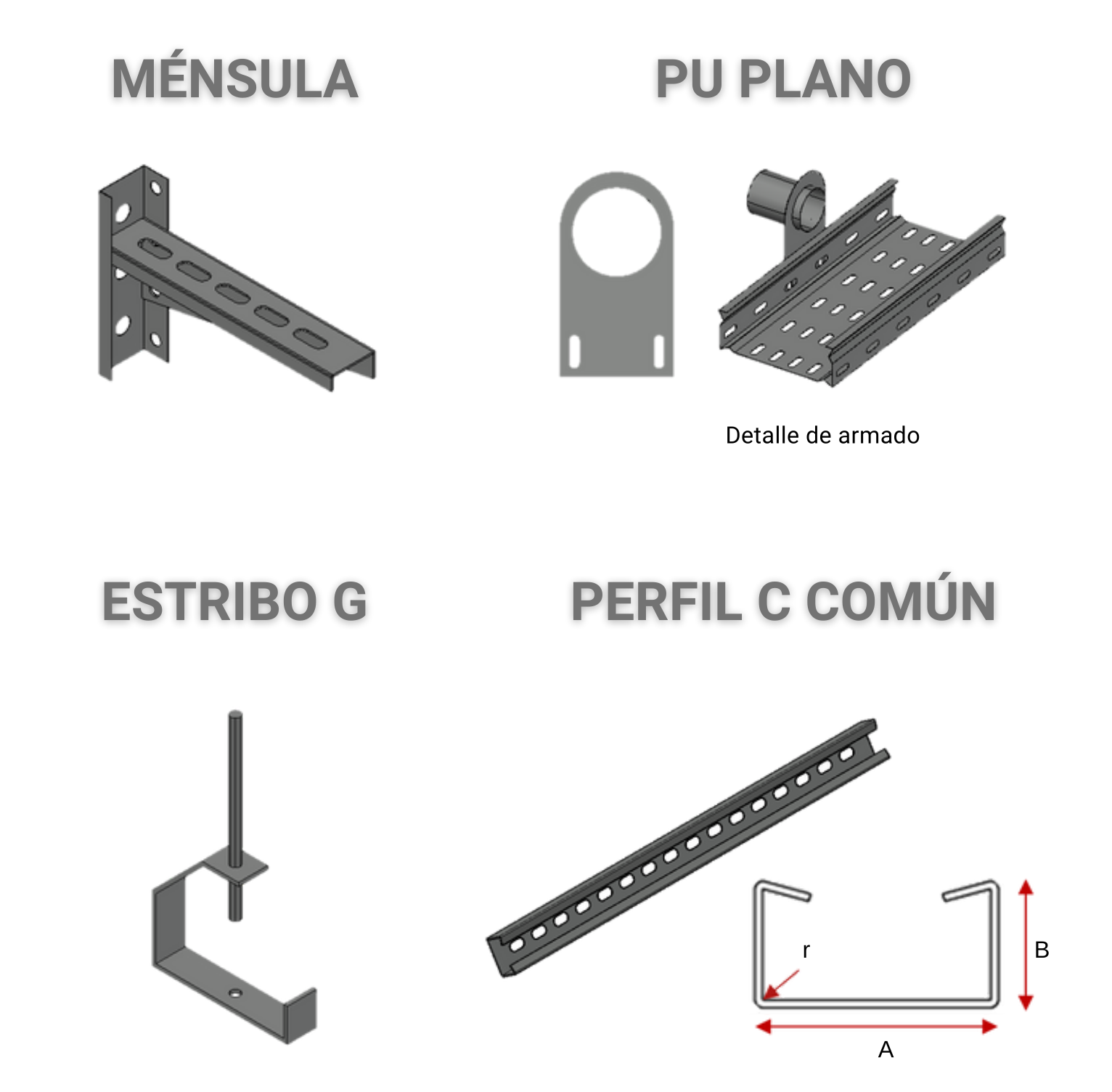

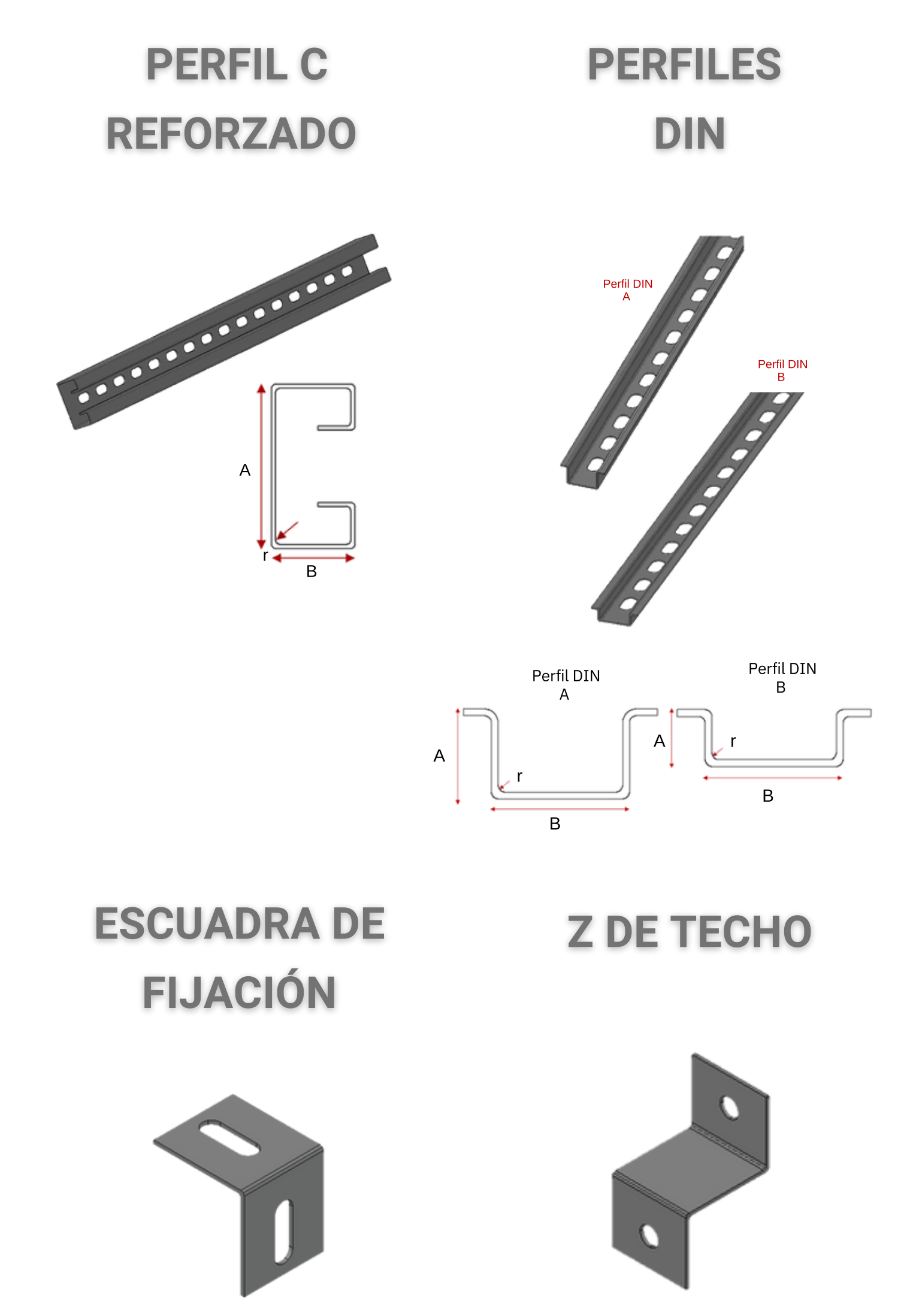

ACCESORIOS DE SOPORTE

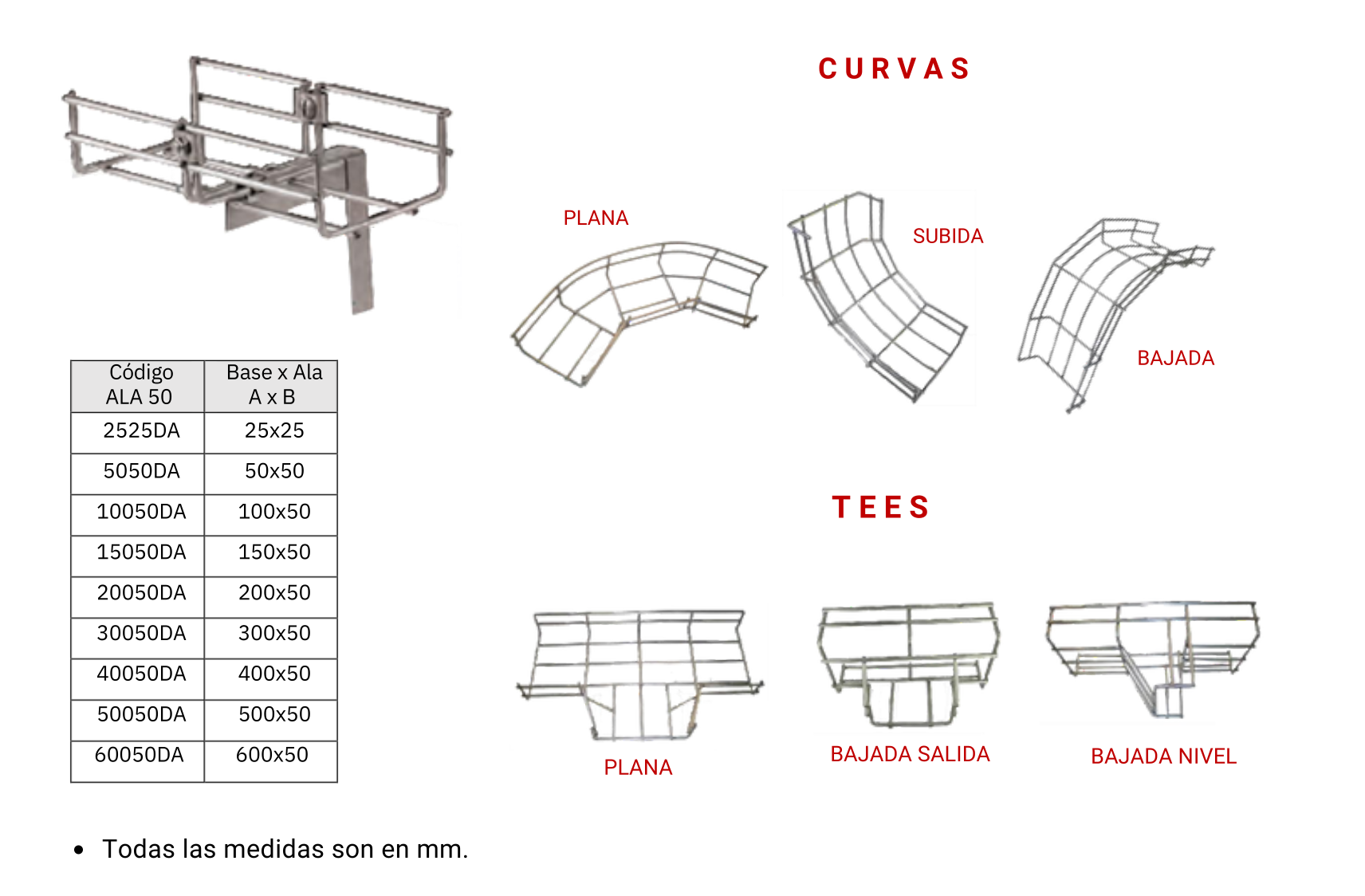

DUCTOS PORTACABLES DE ALAMBRE INOX 304, ELECTRO GALVANIZADO Y GALVANIZADO EN CALIENTE

Aptas para el uso en industrias, especialmente en ambientes con presencia de vapores corrosivos ya que es resistente a agentes atmosféricos, químicos y corrosivos. Este sistema permite la conducción de cables en altura mediante la unión de tramos de diferentes tipos y medidas según la instalación.

Largo 3 m y el alambre de 5 mm.

Se realizan bajo pedido bandejas en Inox 316L y de alturas especiales de 75 mm de alto.

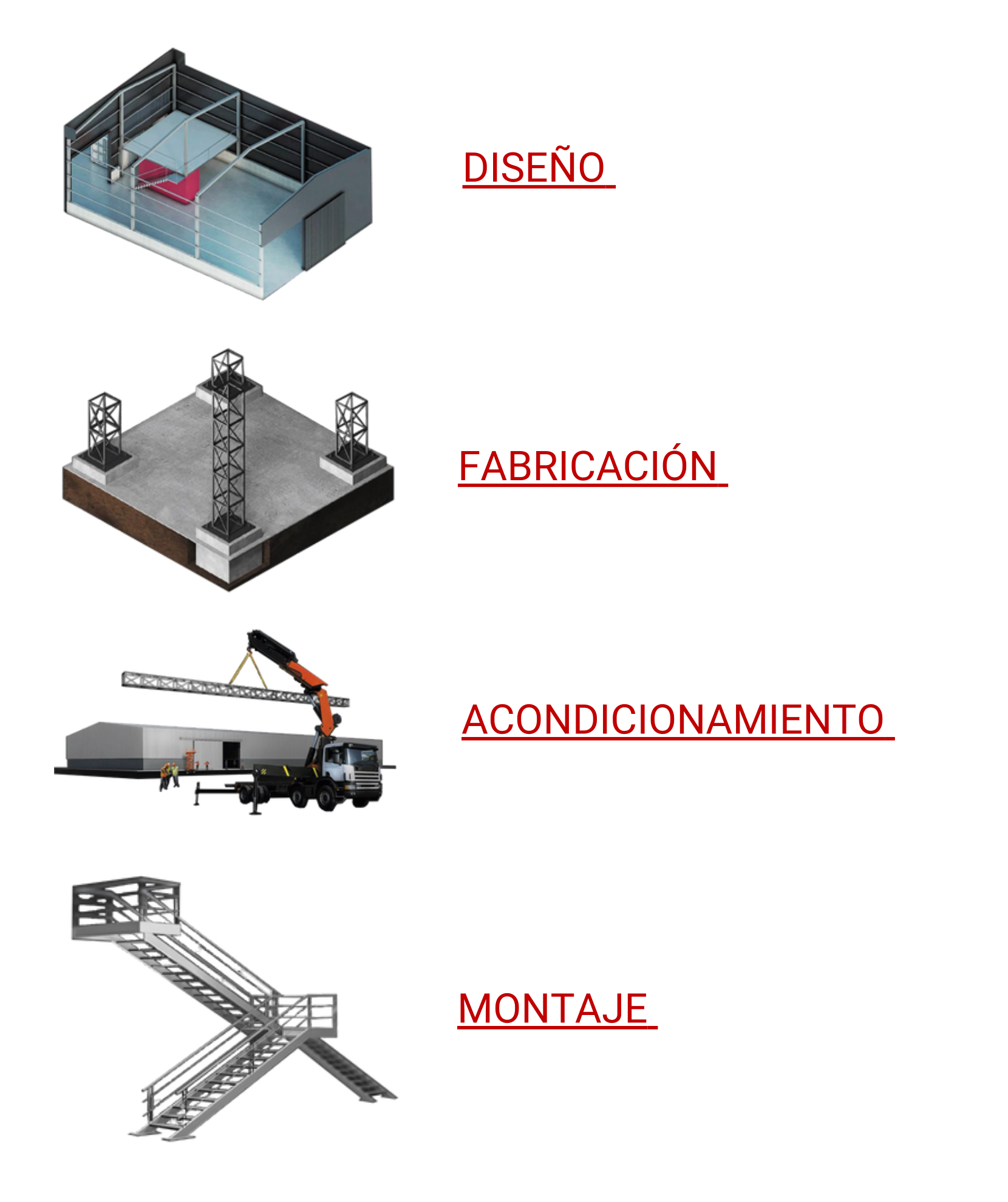

HERRERIA DE OBRA Y GALPONES

HERRERIA EN GENERAL

Integramos lo procesos de diseño y fabricación al servicio de la herrería para obras, no solo como parte del desarrollo de nuestras estructuras, sino que también proveemos soluciones especificas y personalizadas para todo tipo de espacios construcciones y propósitos que lo requieran.

• ESCALERAS
• PLATAFORMAS
• PUERTAS Y PORTONES
• REJAS PERIMETRALES
• PERSONALIZADOS

PINTURA EN POLVO ELECTRODEPOSITADA

Aseguramos una excelente calidad, durabilidad y acabado estético de cada pieza.

La previa fosfatización de las superficies, en combinación con el tratamiento de pintura electrodepositada, preservan su integridad, evitando la corrosión.

GALPONES

Qingdao Lefan Steel Structure Co.

Shafel S.A. representante exclusivo en Uruguay de Qingdao Lefan Steel Structure Co.

Galpones metálicos de máxima calidad, fabricados bajo un proceso integral de corte, ensamble, soldadura, ajuste, eliminación de óxido, pintura y producción de paneles y estructuras de acero.

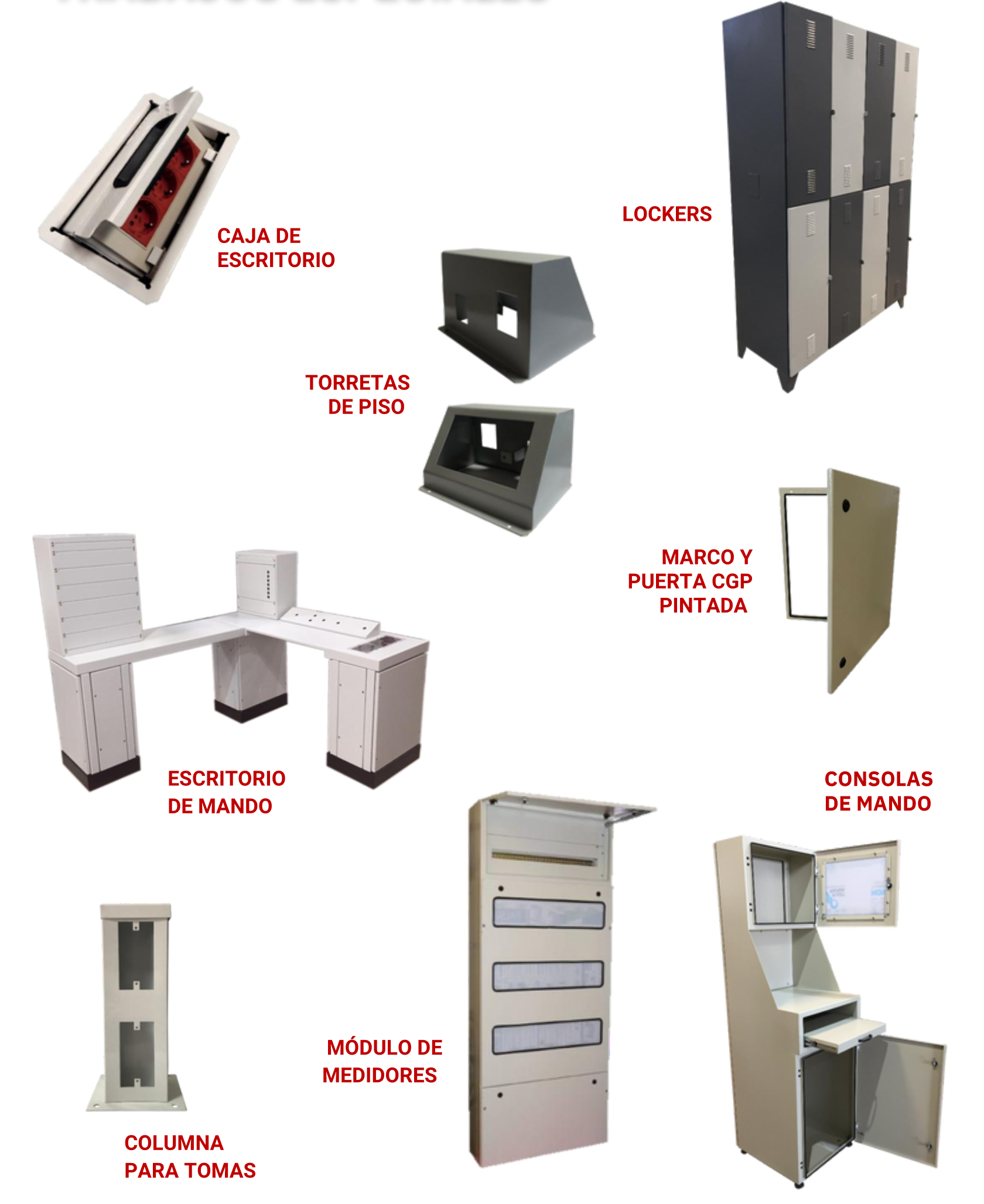

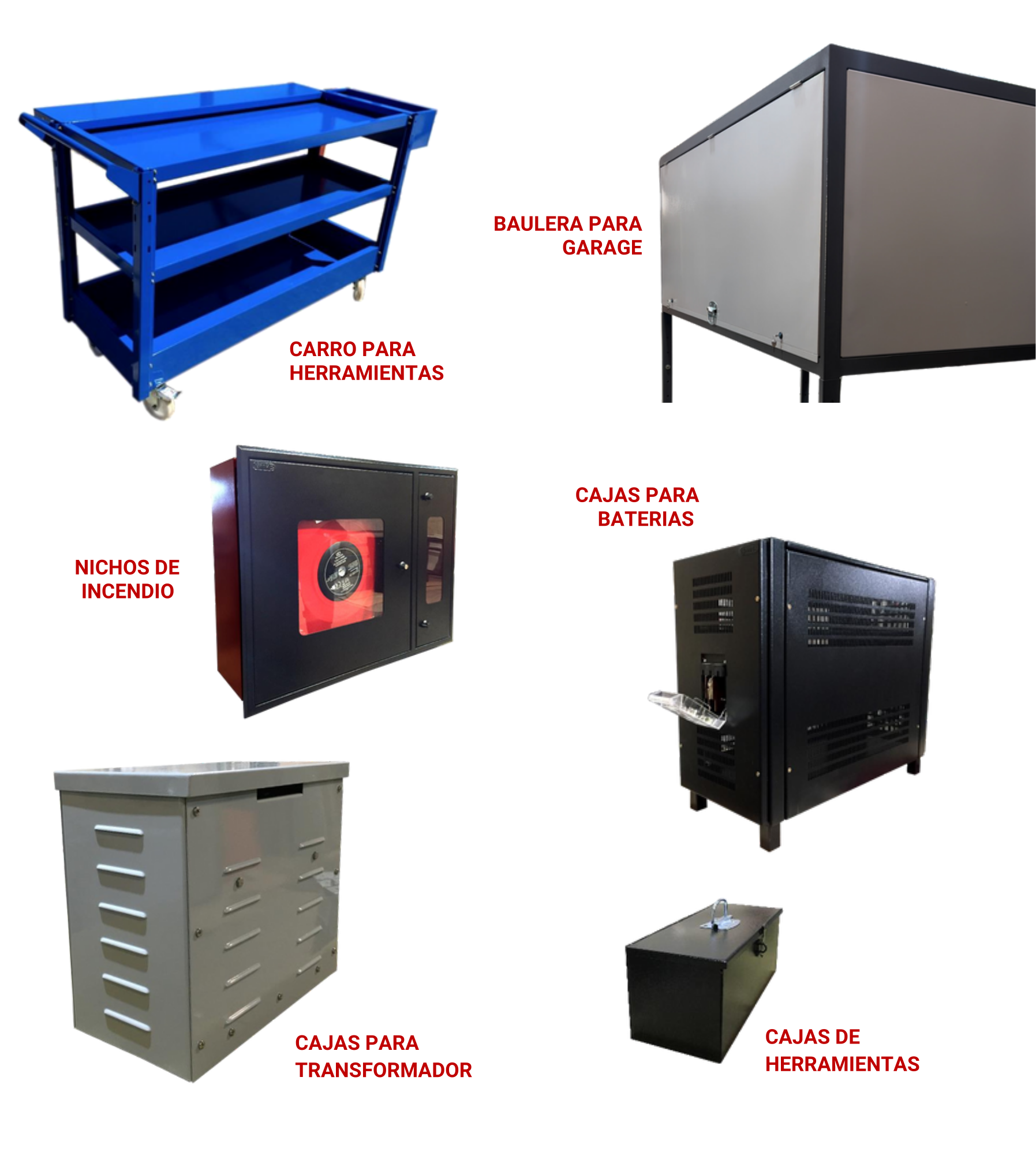

TRABAJOS ESPECIALES

SHAFEL en su carácter de fabricante le permite realizar trabajos a medida.

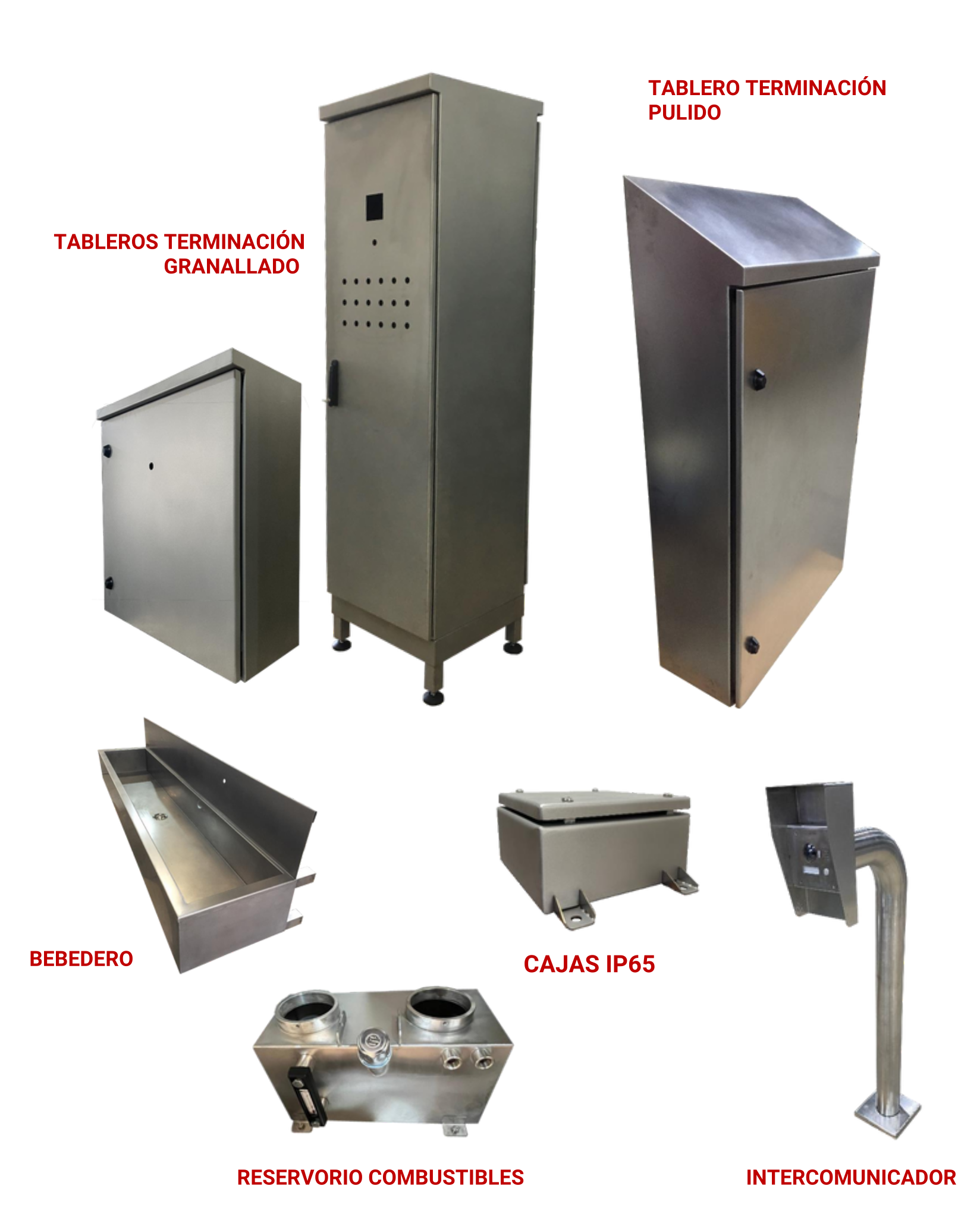

TRABAJOS ESPECIALES INOXIDABLES

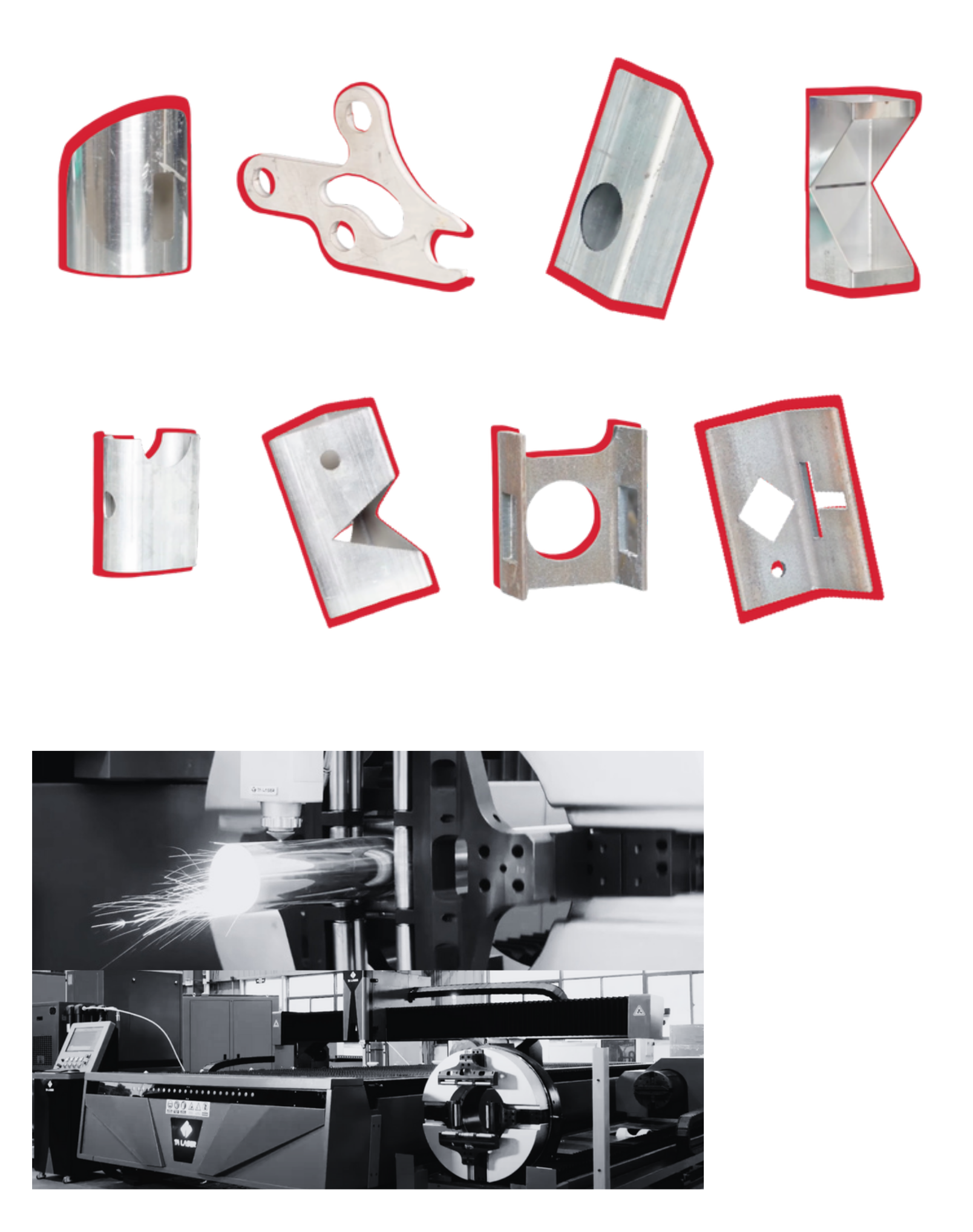

SOLDADURA LASER

NUEVOS PRODUCTOS

Las bandejas portacables de fibra son un sistema diseñado para proteger y conducir cordones de conexión de fibra óptica, conjuntos de cables multifibra y cableado de fibra intrainstalación (IFC), hacia y desde cajas de empalme, marcos de distribución de fibra y dispositivos terminales de fibra óptica.

Características

• El diseño cerrado protege los cables de fibra óptica contra daños.
• El ducto de fibra está fabricado con material retardante al fuego FV-0, con superficie lisa y buena terminación estética.
• Ofrece un excelente control del radio de curvatura, asegurando un radio de fibra ≥ 40 mm.
• El kit móvil de salida de cable es opcional para satisfacer la demanda creciente en centros de datos.
• Existen diferentes métodos de instalación, tales como montaje en techo, soporte sobre gabinete o conexión con otros sistemas de bandejas portacables.
• Permite almacenar fibra y adaptarse a cambios en la dirección del tendido.

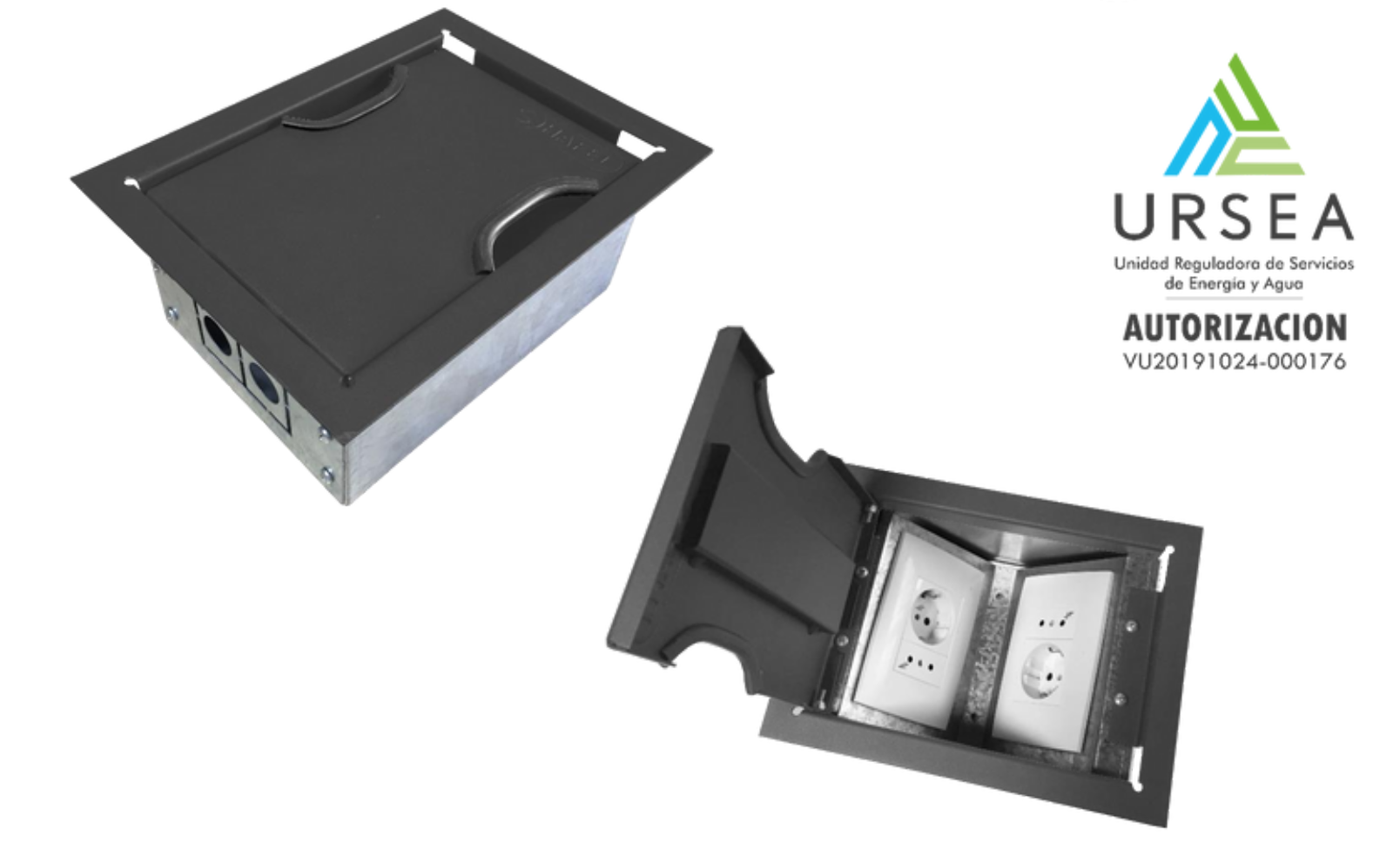

CAJAS DE PISO

DETALLES TÉCNICOS

• 3 módulos: 140x140x100 mm (peso 908gr).
• 6 módulos: 140x205x100 mm (peso 1573gr).
• 12 módulos: 205x205x100 mm (peso 1691 gr).
• 18 módulos: 330x205x100 mm (peso 2531gr).

• Las cajas y los soportes de plaquetas son fabricados en chapa calibre #20 zincgrip.
• Los marcos y las puertas son fabricados en chapa calibre #18 zincgrip.
• Las cajas se arman con tornillos cabeza binding ph para chapa 4,2x9,5 (8x3/8”), los aterramientos con tornillos de 6x12mm.
